Los útiles para operar por debajo del gancho (below the hook) son prácticos y seguros, tanto para materiales que tienden a flexionarse como para cargas en las que el peso debe distribuirse cuidadosamente o suspenderse de varios puntos.
Cuando una carga no puede elevarse de forma segura con un equipo de elevación estándar debido al tamaño, la forma o el centro de gravedad de la carga, un dispositivo ‘below the hook’ es la solución perfecta para manipular este tipo de materiales.
¿Qué significa ‘below the hook’?
Un equipo de manutención para grúas se utiliza para fijar la carga a un polipasto, que puede contener ganchos o accesorios de fijación. Los dispositivos ‘below the hook’ se conectan a una grúa o a un gancho de elevación y permiten conectar la carga de forma segura. En su mayoría son dispositivos mecánicos, pero pueden ser controlados electrónica, neumática o hidráulicamente.
Las principales razones para utilizar este tipo de dispositivos son:
- Aumentar la eficiencia de los trabajadores
- Mejorar la sujeción de la carga
- Garantizar la seguridad de los trabajadores
El ahorro de tiempo derivado de la mejora de la eficiencia no sólo cubre, sino que supera, el coste de dicho dispositivo. También te ahorrará dinero al evitar accidentes que, de otro modo, se habrían producido sin él. Además de evitar lesiones a tus trabajadores, los dispositivos útiles para operar bajo gancho también evitan daños a la carga transportada.
Las cargas más comunes que requieren un dispositivo con estas características son:
- Tubos o barras
- Bobinas
- Tambores
- Chapas y planchas
- Palets
- Placas de hormigón
- Paquetes y rollos
Nuestros mejores productos bajo el gancho
Bastidores de carga
Un bastidor de carga o viga de elevación es uno de los dispositivos más útiles si se sabe exactamente cuál es el tipo de carga que se quiere manejar. Los bastidores de Crosby Airpes se adaptan a las necesidades de cada cliente en cuanto a capacidad, accesorios de elevación disponibles, diseño y normas de seguridad.
Crosby Airpes tiene bastidores de carga para todo tipo de aplicaciones y sectores: energía eólica, acerías, fábricas de papel, aeronáutica y energía solar.
Los bastidores de carga de Crosby Airpes se adaptan a las necesidades de cada cliente y ofrecen resultados excelentes, mejorando la manipulación de cada carga.
Viga separadora
Las vigas separadoras de Crosby Airpes son la solución perfecta si necesitas una viga de elevación y no tienes una altura baja que limite el movimiento vertical de la grúa. Una viga de suspensión se coloca en la misma categoría de las vigas de elevación clásicas – de hecho, es muy similar a una viga de elevación clásica – pero el aparejo y las eslingas están situados en los extremos de la viga. Esto hace que algunas de las fuerzas de flexión verticales que se producen en una viga de elevación se transformen en fuerzas de compresión horizontales a través de la viga.
Su diseño permite «propagar» las fuerzas a lo largo de la viga. Esto significa que una viga de extensión puede levantar más peso y una carga más pesada que una viga de levantamiento clásica, incluso si ambas tienen el mismo tamaño, la misma eslinga y están construidas con la misma cantidad de material. Por otra parte, dado que una viga de suspensión tiene sus eslingas en el extremo de la viga, no puede funcionar en instalaciones de grúas de poca altura.
Gancho C
Conoce el Gancho C de Crosby Airpes: diseñado según las necesidades del cliente, configuración de carga, peso, entrada en ID de la bobina, área de elevación y altura. Puede adaptarse a cualquier grúa existente de cualquier industria.
En Crosby Airpes adaptamos el polipasto de tu grúa puente, grúa pórtico, grúa monoviga o cualquier grúa de elevación con un eficaz gancho de grúa.

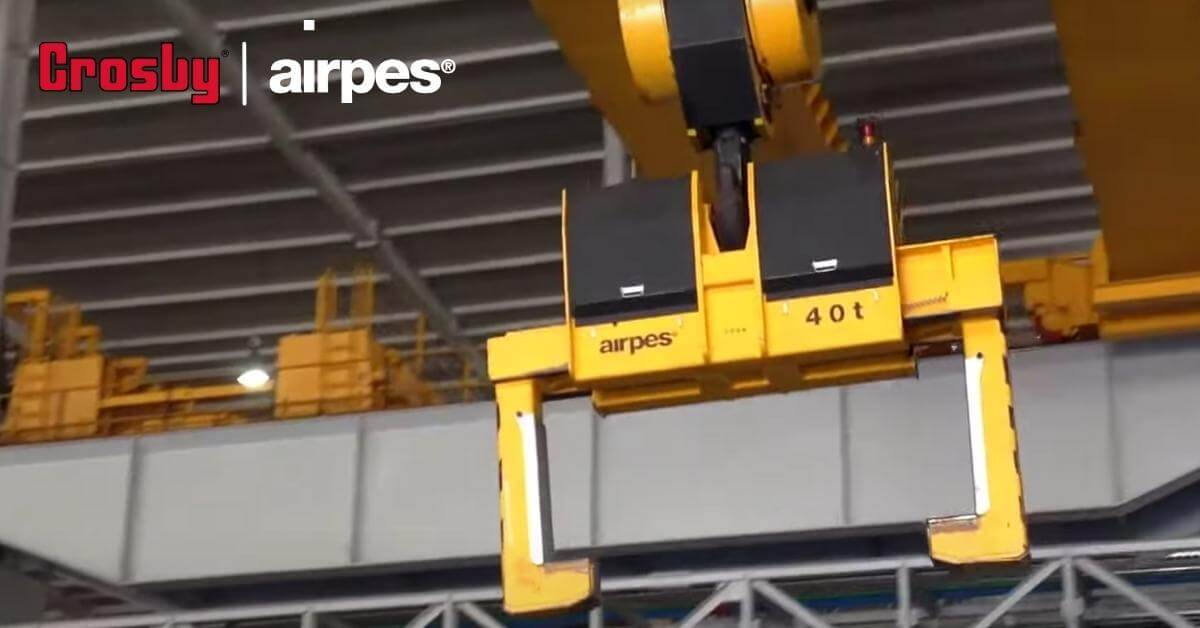

Pinzas portabobinas
En Crosby Airpes diseñamos pinzas portabobinas acorde a las necesidades del cliente, con diseños orientados a cumplir con todos los estándares de seguridad. Las pinzas elevadoras son una de las aplicaciones de elevación más demandadas de nuestra cartera.
Elevadores de placas
Los elevadores de placas proporcionan un ajuste rápido y suave transmitiendo lateralmente y de forma uniforme las fuerzas de sujeción para el transporte y elevación. Puede adaptarse a cualquier grúa o gancho existente para manipular cualquier tipo de material.
Nuestro elevador de placas es un sistema listo para elevar tu carga, manejándola de forma segura y eficiente. Agarra un paquete de platos de cualquier longitud de una manera fácil.
Limitadores electrónicos
Los limitadores electrónicos de Crosby Airpes controlan y registran datos relacionados con los distintos sistemas de elevación y pesaje. Recopilan información de diferentes elementos del proceso de elevación.
Disponemos de limitadores electrónicos muy económicos, como ALE-100, diseñados principalmente para controlar la sobrecarga. Otros son ALM-100N con control de sobrecarga y otros puntos deseados. Nuestra gama de limitadores electrónicos se completa con ALT-100, ALE-90, 100-ACN y ACN-90.
Equipos de radiocontrol
Desde el año 2003 somos distribuidores oficiales de los equipos de radiocontrol Autec a través de nuestra propia red global. Autec se encarga de proyectar, producir y comercializar sistemas de mando inalámbricos con funciones de seguridad.
Nuestros telemandos se distinguen por su diseño innovador, su robustez y su fiabilidad. Se utilizan para el control a distancia de puentes grúa industriales, grúas para construcción, grúas hidráulicas y plataformas aéreas para la elevación de materiales y personal, maquinaria para obras y mantenimiento de las infraestructuras, automatizaciones en fábricas, máquinas y sistemas para la logística y la producción en general.
Legislación sobre dispositivos por debajo del gancho
Como cualquier otro equipo de elevación, estos dispositivos deben cumplir con las normas aplicables de la OSHA y la ASME.
- El artículo 5 de la Ley de Seguridad y Salud en el Trabajo establece la cláusula del Deber General, que establece que, en ausencia de normas específicas de la OSHA con respecto a un peligro, cada empleador »deberá proporcionar a cada uno de sus empleados un empleo y un lugar de trabajo libre de riesgos reconocidos que causen o provoquen la muerte o daños físicos graves a sus empleados». Esto significa que los empresarios son responsables de proteger a sus empleados de los riesgos graves reconocidos.
- ASME B30.20: Dispositivos ‘below the hook’. Esta norma aborda los dispositivos de elevación mecánicos y estructurales, magnéticos, de vacío, así como los ganchos para la manipulación de residuos y materiales. Proporciona directrices que deben seguirse en relación con el marcado, la construcción, la instalación, la inspección, las pruebas, el mantenimiento y el funcionamiento de los dispositivos de elevación por debajo del gancho.
Lo más importante que deben hacer los usuarios finales para garantizar el cumplimiento de las normas OSHA y ASME es comprobar que la etiqueta de identificación contiene la información correcta y es legible. La siguiente información debe aparecer debajo de las etiquetas de identificación de los útiles ‘below the hook’.
- Nombre del fabricante (se acepta la dirección del sitio web del fabricante)
- Número de serie único
- Peso del elevador si es superior a 45 kg
- Carga nominal
- Amperios de corriente en frío (si procede)
- Tensión nominal (si procede)
- Categoría de diseño ASME BTH-1
- Clase de servicio ASME BTH-1
Encuentra tu solución ‘below the hook’ en Crosby Airpes
En Crosby Airpes somos especialistas en equipos de manutención para grúas, y te ofrecemos los mejores productos y soluciones personalizadas para que puedas realizar tus trabajos bajo gancho con la máxima seguridad, cumpliendo con todas las normativas vigentes y optimizando la forma de trabajo.
Podemos ayudarte a encontrar tu útil para operar bajo gancho.
